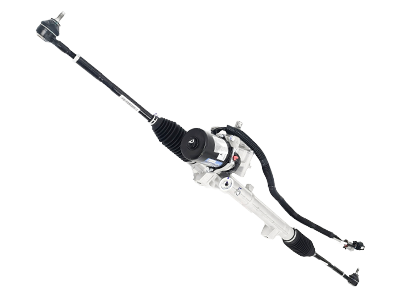

Cajas de Dirección

¿Qué es una caja de dirección?

Una caja de dirección (también conocida como cremallera o mecanismo de dirección) es el conjunto mecánico de un vehículo encargado de transformar el movimiento de giro del volante en un movimiento de desplazamiento lateral que orienta las ruedas delanteras.

Su función principal es permitir al conductor guiar el vehículo en la dirección deseada de forma precisa, suave y segura.

Tipos principales de caja de dirección

1. Mecánica (o manual):
• Funciona mediante un enlace totalmente físico (piñón y cremallera o tornillo sinfín) sin ningún tipo de asistencia.
• Características: Es el sistema más simple y duradero, pero requiere más esfuerzo físico por parte del conductor al maniobrar a baja velocidad o al estacionar.
2. Hidráulica:
• Utiliza la presión de un fluido impulsado por una bomba conectada al motor para asistir el giro.
• Características: Reduce drásticamente la fuerza necesaria en el volante, siendo muy suave. Requiere mantenimiento del líquido de dirección y control de posibles fugas.
3. Electrohidráulica:
• Combina la asistencia hidráulica con un motor eléctrico que mueve la bomba de fluido en lugar de utilizar la fuerza directa del motor térmico.
• Características: Es más eficiente energéticamente que la hidráulica pura, ya que solo consume energía cuando se gira el volante.
4. Eléctrica (EPS - Electric Power Steering):
• Prescinde totalmente de fluidos e hidráulica. Utiliza un motor eléctrico acoplado a la columna o a la propia cremallera de dirección, controlado por una unidad de gestión electrónica (ECU).
• Características: Es el estándar moderno. Ofrece mayor eficiencia de combustible, permite ajustar la dureza según la velocidad y se integra con asistentes de manejo (como el mantenimiento de carril o el estacionamiento asistido).

Componentes básicos

• Piñón: Engranaje unido a la columna de dirección que gira al mover el volante.
• Cremallera: Barra dentada horizontal que se desplaza hacia la izquierda o derecha al interactuar con el piñón.
• Extremos y precaps (axiales): Articulaciones que conectan la cremallera con las mazas de las ruedas para transmitir el movimiento.
• Fuelles (guardapolvos): Cubiertas de goma protectoras que evitan el ingreso de suciedad, agua o mugre al interior del mecanismo.

Síntomas comunes de desgaste o avería

• Juego o holgura en el volante: El volante gira un tramo sin que las ruedas respondan de inmediato.
• Ruidos o golpeteos metálicos: Especialmente al andar sobre adoquines, pozos o caminos irregulares.
• Dureza excesiva o giros irregulares: Puntos donde el volante se frena o se pone muy pesado.
• Desgaste en los neumáticos: Alineación inestable que provoca que las ruedas delanteras se gasten de forma dispareja.

Mantenimiento

El mantenimiento de la caja de dirección varía según el tipo de sistema que tenga tu vehículo (mecánica, hidráulica o eléctrica).

Al ser el componente principal que controla las ruedas, su correcto cuidado es clave para la seguridad y para evitar arreglos costosos.

Mantenimiento según el tipo de caja

1. Caja de dirección hidráulica
   Es la que requiere mayor atención periódica debido al uso de fluidos y presión:
   • Nivel y estado del líquido de dirección (ATF): Revisar el depósito hidráulico periódicamente (cada 10.000 km). El fluido debe ser traslúcido y de color rojo o verde brillante (según la marca). Si está negro o huele a quemado, hay que reemplazarlo.
   • Cambio de fluido: Se recomienda cambiar todo el líquido cada 40.000 a 60.000 km o cada 2 años para evitar desgastes prematuros en los sellos y en la bomba.
   • Control de fugas: Revisar mangueras, abrazaderas y las axiales/extremos para detectar posibles manchas de aceite o pérdidas de nivel.
   • Correa de accesorios: Verificar que la correa que mueve la bomba hidráulica esté tensa y en buen estado (sin grietas).


2. Caja de dirección mecánica (manual)
   • Engrase interno: Aunque vienen selladas de fábrica, en revisiones mecánicas profundas se verifica que la grasa interna del piñón y la cremallera no esté contaminada ni seca.
   • Ajuste de holgura: Algunos modelos permiten regular el registro (o tornillo de empuje) si aparece un ligero juego en la cremallera.


3. Caja de dirección eléctrica (EPS)
   • Sin fluidos: No utiliza líquido hidráulico ni bomba, por lo que no requiere mantenimiento de fluidos.
   • Diagnóstico electrónico: Se escanea el sistema si se enciende el testigo en el tablero (icono de volante con signo de exclamación) para revisar sensores de ángulo de giro y motor eléctrico.

Revisiones comunes para todos los tipos

• Inspección de fuelles (guardapolvos): Es el punto más crítico. Si las gomas protectoras de la cremallera se rompen o agrietan, entra agua y tierra que destruyen los dientes del piñón y dañan los retenes rápidamente. Si ves un fuelle roto, reemplázalo de inmediato.
• Revisión de extremos de dirección y precaps (axiales): Comprobar que las rótulas extremas no tengan juego libre ni ruidos secos al mover las ruedas.
• Alineación del tren delantero: Realizar alineación y balanceo al menos 1 vez al año o cada 10.000 km. Una dirección desalineada fuerza de forma pareja o desproporcionada la cremallera y los bujes.

Hábitos de manejo para extender su vida útil

1. No forzar el volante al tope: En direcciones hidráulicas, mantener el volante girado al límite máximo durante más de 5 segundos genera una sobrepresión enorme en la bomba y retenes.
2. Evitar girar el volante con el auto totalmente detenido: Mover las ruedas sin que el vehículo esté en rodamiento genera un esfuerzo excesivo e innecesario en la caja, extremos y neumáticos.
3. Reducir la velocidad en baches y pozos: Los impactos secos se transmiten directamente desde las ruedas hacia las axiales y la cremallera.
